Masterizzazione e Layout di PCB

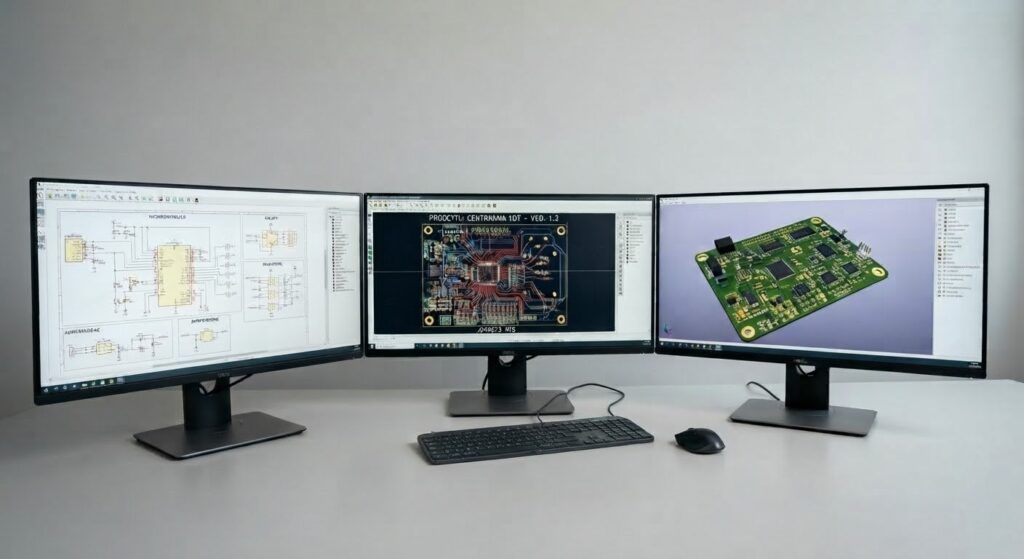

Per la progettazione, la masterizzazione ed il layout dei PBC utilizziamo la piattaforma KiCAD. Con KiCAD è possibile elaborare ogni tipo di formato partendo dalla bozza di uno schema elettrico, purché chiaro e leggibile. Lo schema riprodotto è, successivamente, inviato al cliente che, nel ricontrollarlo, verifica la correttezza dei dati inseriti. Quindi si procede con la realizzazione dello sbroglio al fine di realizzare un Master, della visualizzazione del modello in 3D del PCB, affinché sia stimabile l’ingombro del circuito. Al termine del lavoro, insieme al prodotto finale, si offre la possibilità di accedere ad una Bom, ove procurarsi i materiali necessari, evitando errori d’acquisto. Il cliente riceve, inoltre, la documentazione ed i file tecnici del progetto:

Istruzioni di assemblaggio.
File GERBER
Fascicolo di assemblaggio e produzione.
Schemi elettrici, piani di assemblaggio, liste componenti.

Reverse Engineering

Eseguiamo anche il processo di Reverse Engineering, partendo dall’analisi dei dati in ingresso (disegni, campioni fisici, specifiche tecniche) e proseguendo con la realizzazione dello schema elettrico e la progettazione del PCB.

Infine, i file GERBER e la documentazione tecnica sono prodotti e resi fruibili.

Progettazione Elettronica

Nel caso in cui necessitiate di una progettazione ex-novo si partirà da un’analisi di fattibilità, per poi percorrere gli step successivi fino allo sviluppo dell’idea, in linea con i desideri del cliente.

I campi di applicazione sono molteplici:
